¿Cómo empezar a trabajar en Catia V5?
Vamos a darte una introducción al entorno de Catia V5 para que puedas situar las opciones principales y puedas así manejarte sin problemas con el programa. Todos los módulos de trabajo de Catia V5 comparten la misma estructura que el módulo principal de modelado «Part Design», en todos estos módulos de trabajo encontrarás os siguientes elementos:
- Árbol
- Compás
- Barra de menú
- Barras de herramientas
- Geometría o zona de gráficos
A continuación detallaremos cada una de las zonas de trabajo y nociones principales de Catia V5.
Árbol de trabajo

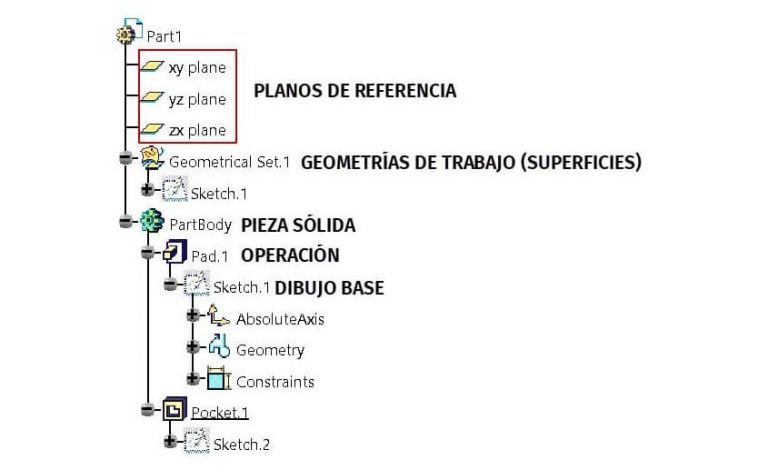

En la siguiente captura encontraremos el esquema con toda la información referente a nuestro modelo. Para empezar a trabajar con Catia, saber utilizar el arbol de trabajo es esencial.
El archivo «Part» (pieza o modelo) además de contener su geometría puede contener otra información relativa a material, parámetros de diseño, geometría auxiliar, etc. Así podemos decir que una archivo Part es un conjunto de elementos que definen un modelo. Lo primero que encontramos son los 3 planos de trabajo y un eje de coordenadas relacionado con ellos.
Si seguimos descendiendo en nuestro árbol de trabajo encontraremos distintos tipos de elementos, siendo los que más usaremos los siguientes:
- PartBody: Bajo este se agrupan los conjuntos de operaciones que conforman un modelo como pieza unitaria y sólida.
- Geometrical Set: Conjunto de elementos geométricos (punto, plano, superficie…) que utilizamos para definir nuestro modelo.
¿Cómo nos movemos en el espacio de trabajo?
Movimientos con el mouse
Para garantizar un flujo de trabajo adecuado en y movernos en el entorno de CATIA V5, es importante que destaquemos las funciones propias de los diferentes botones del ratón. Existen varias funciones asociadas a la combinación de teclas y botones de ratón que también destacaremos aquí brevemente:
- Mediante el botón central del ratón activaremos el modo zoom, para cualquier operación de zoom mediante el ratón deberemos tener seleccionado ese botón.
- Si únicamente pulsamos y mantenemos el botón central (3), únicamente estamos activando el Pan de manera que nos movemos en cualquier dirección manteniendo los factores de orientacion y escala.
- Si primero pulsamos el botón central (3, manteniéndolo)y a continuación uno de los botones derecho o izquierdo (manteniéndolo, 1 o 2)activamos el comando Rotate, de manera que podremos mover las entidades visualizadas siguiendo la esfera de rotación.
- Si deseamos cambiar el centro de rotación, deberemos definírselo mediante un clic con el botón central allí donde queramos definir el nuevo centro, y a continuación al realizar rotaciones se efectuarán respecto a ese nuevo centro.
- Si queremos activar el modo Zoom, deberemos mantener presionado el botón central y realizar clic y soltar el botón derecho (2)o izquierdo (1). Moviendo el ratón hacia arriba nos acercaremos (Zoom in)y moviéndolo hacia abajo nos alejaremos (Zoom out).
Movimientos con el compás y barra "VIEW"
Una herramienta que pocos programas de diseño 3D tienen y que te facilitará mucho la vida a la hora de trabajar es el Compás de Catia V5, ya que te permite girar y rotar con mucha precisión.
Además, también puedes girar, mover y hacer zoom con algunos comandos desde la barra de herramientas «View»; aunque ya te adelanto que esos iconos no los vas a utilizar nunca a no ser que se te rompa el ratón (los hemos encuadrado en la barra de herramientas), pero no está de más saber que existen y para que sirven.
Sin embargo si hay otros iconos de la barra «View» que sí son de mucha utilidad.
Tutoriales de iniciación en Catia V5
Tenemos en nuestro canal de YouTube más de 40 tutoriales sobre la interfaz y el entorno de Catia V5, si quieres conocer más sobre su utilización.
